X線CT分析と三次元計測

X-ray CT Analysis and 3D Measurement

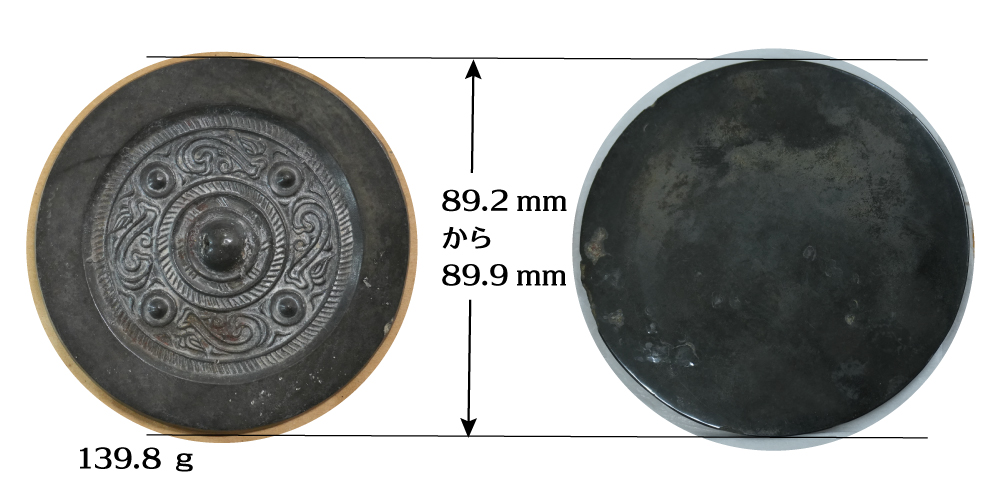

X線CT分析

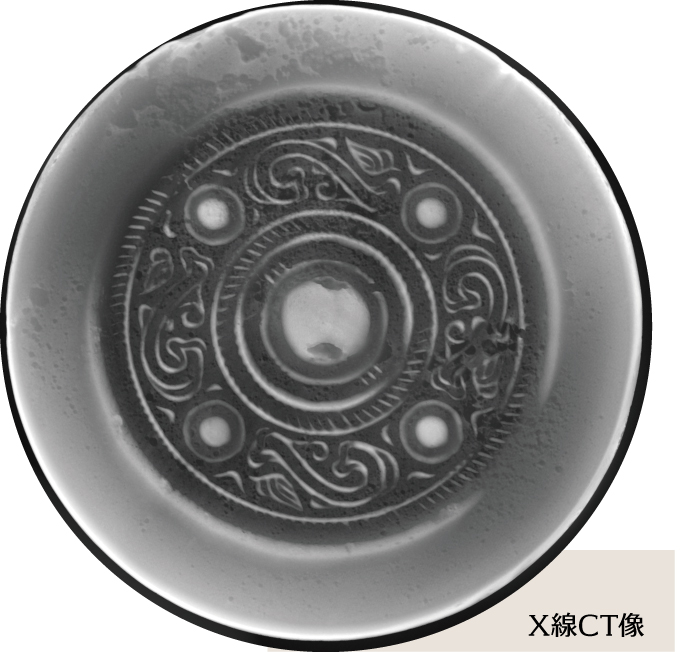

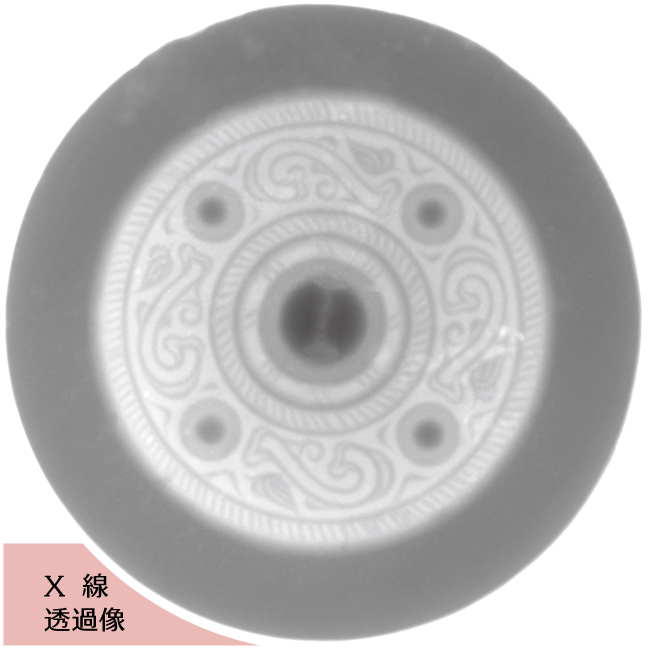

2025年7月、宮城県産業技術総合センターでＸ線CTデータを取得しました。

鉛が入っているせいか、うまくX線が透過しない傾向にあり、取得したデータを使った体積の計測などはできませんでした。しかし、鋳型のどの辺りから青銅を流し込んだか（湯口）の推定はできました。
このページの画像はすべて湯口と思われる向きを上にして配置しています。

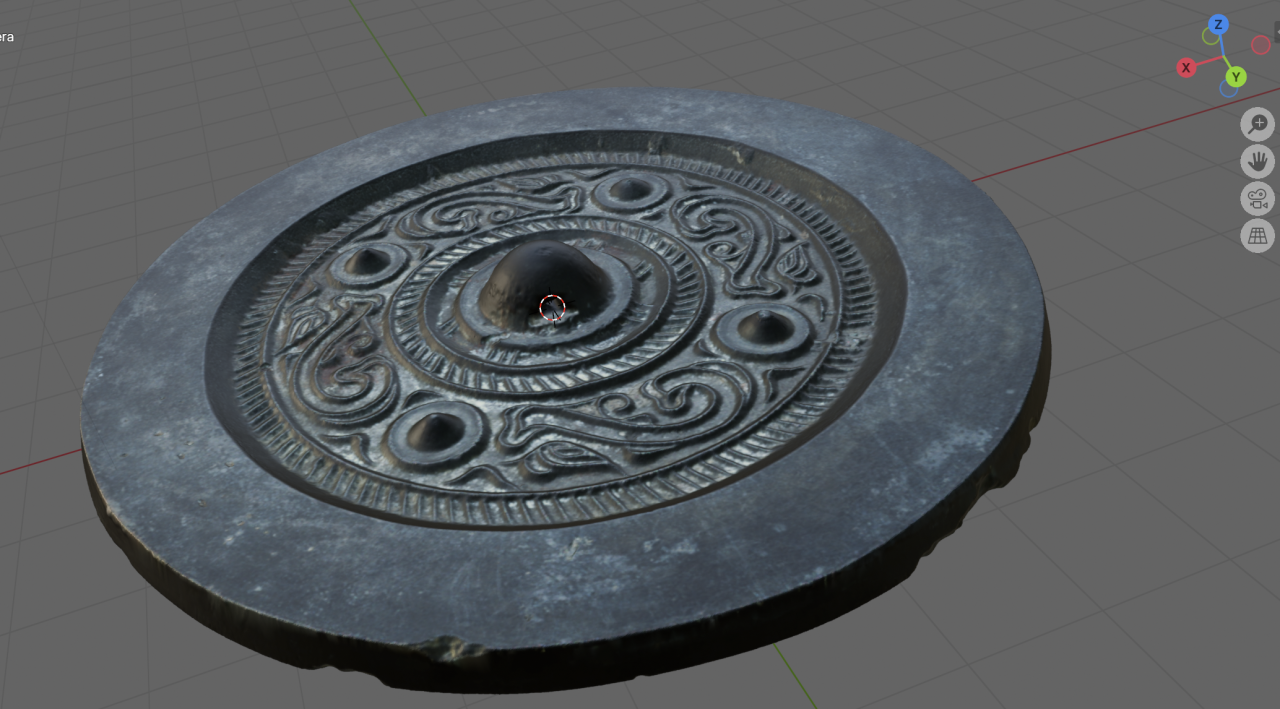

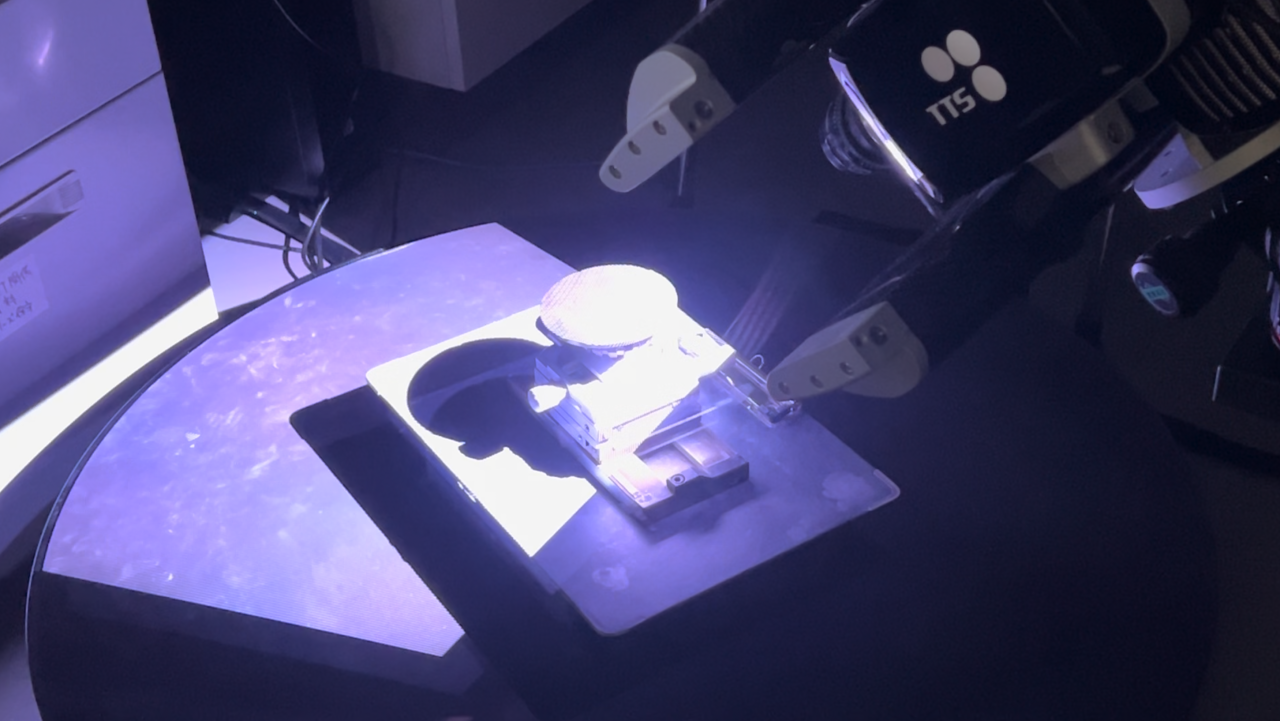

例えば、3Dプリンターで形を再現できる精度で外形の計測をするため、2025年11月、宮城県産業技術総合センターの非接触画像光学式三次元デジタイザ（FLARE）で画像撮影し、三次元画像を取得しました。この装置では同時に色情報も取得できます。

中央部と丸い凸部（乳）の反射を抑えるため、つや消しスプレーを使用し、パルス光を当てて全面撮影しました。

この撮影によって、4つある乳のうち一つだけが山の高さが低いことなどが分かりました。

撮影後、表面計測では撮影できない紐通し穴を付けてもらい、3Dプリンターで再現できるデータになりました。
